Qué hace exactamente y por qué no es opcional
Un tablero de transferencia tiene una función sencilla de describir: garantizar que tu instalación esté conectada a una sola fuente a la vez, nunca a las dos.
Eso se logra con un enclavamiento, mecánico o electrónico, que hace físicamente imposible que los dos interruptores estén cerrados al mismo tiempo. No es una recomendación de uso: es una imposibilidad de diseño, y esa es justo la garantía que da seguridad.
El motivo es que si tu generador alimenta la instalación mientras sigue conectada a la red, la energía sube por el transformador de la calle y sale a las líneas con voltaje elevado. Quien esté reparando esa línea, confiado en que está sin energía, recibe una descarga que mata. Y cuando la red regresa y se encuentra con tu generador trabajando fuera de sincronía, el equipo se destruye.
Por eso el tablero no es un accesorio del respaldo: es parte del respaldo. Una instalación sin él no está terminada. El concepto completo está en tablero de transferencia.
Manual, automático y las opciones intermedias
Hay tres formas de resolverlo y la diferencia de precio entre ellas es grande.
| Tipo | Cómo opera | Quién lo acciona | Cuándo conviene |
|---|---|---|---|
| Interruptor de transferencia manual | Una palanca o dos interruptores enclavados que alguien mueve | Quien esté en casa, después de arrancar la planta | El más económico y seguro; requiere presencia |
| Placa de enclavamiento en el centro de carga | Una placa metálica que impide subir los dos interruptores a la vez | Una persona, en el propio tablero | Solución económica para casa; hay que verificar que sea compatible |
| Tablero de transferencia automática | Controlador que detecta el corte, arranca la planta y conmuta solo | Nadie. Todo automático | Lo que se instala cuando no hay quien opere |
| Transferencia integrada al inversor | La electrónica del inversor conmuta entre red y batería | Nadie, y en milisegundos | Es lo que traen los sistemas de baterías |
Un punto que sorprende a mucha gente: los sistemas de respaldo con baterías traen la transferencia adentro del inversor. No hay que comprar un tablero aparte, y la conmutación es tan rápida que la electrónica no se entera.

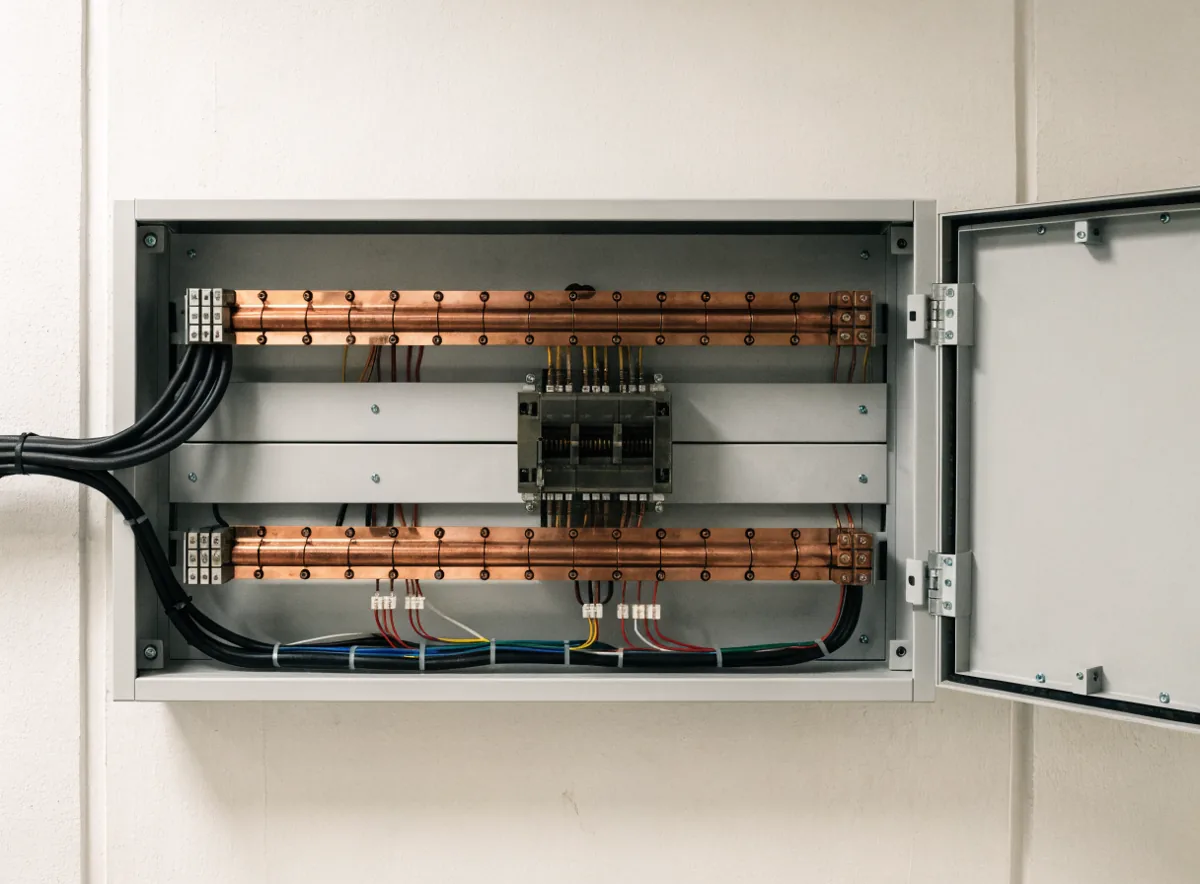

La secuencia de un tablero automático
Vale la pena conocerla porque explica los tiempos que vas a vivir.
Detección. El controlador vigila el voltaje de la red. Cuando falta o sale de rango, espera unos segundos para confirmar que no es un parpadeo.
Orden de arranque. Manda la señal a la planta, que arranca con su batería.
Espera de estabilización. No conmuta hasta que la planta entrega voltaje y frecuencia correctos. Conectar cargas antes dañaría equipos.
Transferencia. Abre la conexión con la red, cierra la conexión con la planta. Desde el corte, han pasado entre diez y treinta segundos.
Vigilancia de la red. Cuando CFE regresa, el controlador la observa unos minutos antes de confiar en ella, porque es común que regrese y se vuelva a ir.
Retransferencia. Devuelve las cargas a la red. Hay un segundo parpadeo.
Enfriamiento y paro. La planta trabaja unos minutos sin carga para bajar temperatura y se apaga sola.
Esos dos parpadeos, el del arranque y el del regreso, son los que hacen que las cargas electrónicas necesiten respaldo aparte.
Cómo se dimensiona: amperes, no kilowatts
Aquí hay una confusión frecuente. La planta se dimensiona en kilowatts; el tablero se dimensiona en amperes.
El tablero tiene que poder manejar la corriente que va a pasar por él, y eso depende de cuánta instalación vas a respaldar, no de qué tan grande es el generador. Si vas a respaldar toda la casa, el tablero debe igualar la capacidad de tu interruptor principal. Si vas a respaldar solo algunos circuitos, el tablero puede ser mucho más chico.
Esa decisión es la que más dinero mueve en toda la instalación, porque arrastra tres costos a la vez: el tamaño del tablero, el calibre del cable de la canalización y el tamaño de la planta o de la batería.
De ahí que la estrategia habitual sea el respaldo parcial: se elige un grupo de circuitos críticos, se pasan a un tablero secundario de respaldo y todo lo demás sigue conectado a la red normal. Así, cuando hay corte, lo crítico tiene energía y lo prescindible espera.
Hay que revisar también el número de polos: si tu instalación es de dos fases y neutro, el tablero debe conmutar las dos fases, no una sola.
Qué circuitos conviene respaldar
La lista se arma con el mismo criterio en casa y en negocio: qué hace la diferencia entre estar bien y estar detenido.
Siempre: el circuito del refrigerador, la iluminación de áreas de paso, el módem y el router, y los contactos donde se cargan celulares.
Casi siempre: la bomba de agua, porque sin ella no hay presión en llaves ni baños, y el portón eléctrico si es la única salida del coche.
Según el caso: equipo médico, cámaras y alarma, un minisplit de una recámara, la caja y el punto de venta en un local.
Casi nunca: horno eléctrico, secadora, parrilla, calentador eléctrico de agua, aire acondicionado de toda la casa. Son cargas altas que multiplican el tamaño de todo el sistema para un beneficio menor durante unas horas.

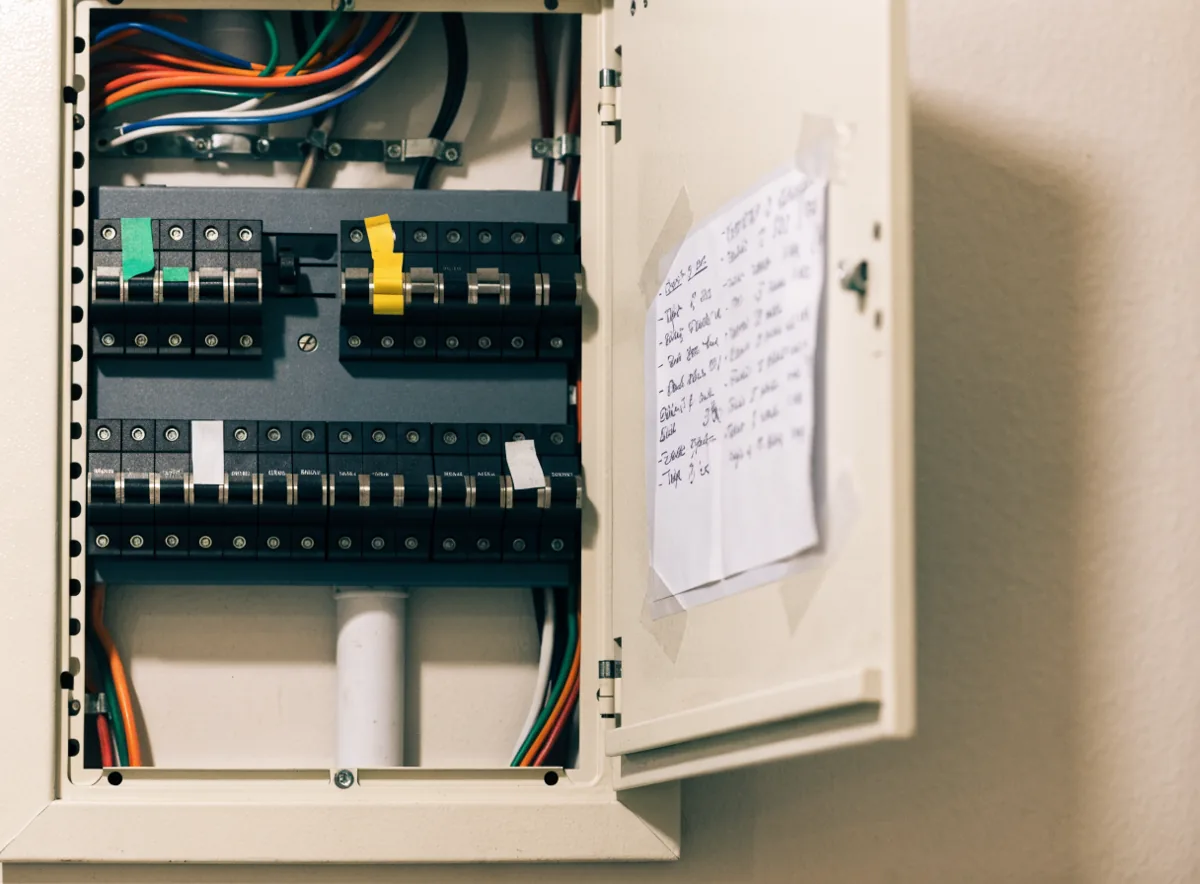

Un truco de campo que ahorra dinero: revisa cómo está repartida tu instalación antes de decidir. A veces el refrigerador comparte circuito con la parrilla, y basta con separarlos para bajar mucho el tamaño del respaldo. Eso se ve abriendo el centro de carga e identificando qué alimenta cada pastilla.
Dónde se instala y qué pide la instalación
El tablero se instala entre la acometida de CFE y tu centro de carga, o entre tu centro de carga y un tablero secundario de respaldo, según el esquema.
Lo que pide una instalación bien hecha: gabinete adecuado al lugar, con protección contra lluvia y polvo si va a la intemperie; espacio libre de trabajo al frente, porque alguien va a tener que abrirlo; canalización con el calibre correcto para la corriente y para la distancia, ya que un cable subdimensionado calienta y cae de voltaje; conexión a tierra física; y protección contra sobrecorriente del lado de la fuente de respaldo.
Va identificado con etiquetas legibles: qué circuitos respalda, cuál es la posición de red y cuál la de respaldo, y un diagrama pegado adentro de la tapa. Suena a formalidad y no lo es: el día que haya que operarlo, va a ser de noche, a oscuras y con prisa, y probablemente lo abra alguien que no estuvo en la instalación.
Todo esto se hace conforme a la normativa eléctrica vigente y con personal calificado. Es una intervención en la acometida, no un accesorio que se enchufa.
Los errores que vemos en instalaciones ajenas
Estos se repiten y todos se pueden evitar.
El cable de doble macho. Un cable con clavija en ambos extremos para conectar la planta a un contacto de la casa. Energiza la instalación al revés, manda corriente a la red de la calle y no tiene ninguna protección. Es la práctica más peligrosa que existe en respaldo doméstico.
Tablero sin enclavamiento. Dos interruptores independientes que dependen de que nadie se equivoque. Tarde o temprano alguien sube los dos.
Neutro mal resuelto. Cuando el neutro no se maneja correctamente en la transferencia, las protecciones diferenciales no operan como deben. Es un error invisible que solo aparece el día del accidente.
Tablero subdimensionado. Elegido por el tamaño de la planta y no por la corriente real de los circuitos respaldados.
Sin tierra física. El respaldo funciona, pero sin la protección de la que depende la seguridad de las personas.
Sin etiquetas ni diagrama. Nadie sabe qué respalda qué, y el mantenimiento se vuelve adivinanza.
Si estás recibiendo una instalación, revisa estos seis puntos antes de firmar de conformidad.
La transferencia en sistemas de baterías es distinta
Cuando el respaldo es con baterías, la transferencia deja de ser un tablero aparte y pasa a ser una función del inversor, y eso cambia tres cosas.
La velocidad. No hay motor que arrancar ni que estabilizar. La electrónica conmuta en milisegundos, y en la práctica eso significa que el módem no se reinicia, la computadora no se apaga y el punto de venta no pierde la operación.
Las dos direcciones. Un inversor híbrido no solo cambia de fuente: administra al mismo tiempo la red, los paneles y la batería, decidiendo de dónde tomar energía en cada momento y cuándo cargar.
El regreso. Cuando vuelve CFE, el inversor se vuelve a sincronizar sin el parpadeo que produce una transferencia mecánica.
Lo que no cambia es la parte normativa: el sistema también debe desconectarse de la red durante el corte, por la misma razón de seguridad, y también necesita su tablero de respaldo bien definido, sus protecciones y su tierra. La comodidad es distinta; las reglas son las mismas. Cómo queda armado el conjunto está en respaldo de energía.
Mantenimiento: lo que hay que revisar y cada cuándo
Un tablero de transferencia pasa años sin moverse y luego tiene que funcionar a la primera. Eso pide revisión.
Cada mes, junto con la prueba de la planta: verificar que la transferencia ocurra de verdad, no solo que el motor arranque. La prueba correcta es simular el corte bajando el interruptor principal y ver la secuencia completa, incluida la retransferencia.
Cada año: inspección visual de conexiones, revisión de apriete de terminales, limpieza de polvo, revisión de contactos por si hay marcas de arco eléctrico, y prueba del controlador.
Cuando cambie tu instalación: si agregaste cargas, si cambiaste el centro de carga o si instalaste paneles, hay que revisar que el respaldo siga dimensionado.
Bitácora: fecha, resultado de la prueba y cualquier anomalía.
El apriete de terminales parece un detalle menor y es de las causas más frecuentes de falla en tableros: una conexión floja calienta, se oxida y termina fallando justo cuando pasa corriente alta, es decir, durante la transferencia.
Qué preguntar antes de comprar
Nueve preguntas que conviene hacer por escrito.
¿De cuántos amperes es el tablero y de cuántos es mi interruptor principal? ¿Cuántos polos conmuta y coinciden con mi instalación? ¿Qué circuitos van a quedar respaldados y cuáles no, con lista? ¿El enclavamiento es mecánico, electrónico o ambos? ¿Cómo se maneja el neutro? ¿Cuánto tarda la transferencia y cuánto la retransferencia? ¿Incluye la canalización, el cableado y la tierra física? ¿Queda etiquetado y con diagrama adentro de la tapa? ¿Quién da servicio y cada cuándo?
Si la instalación es en casa y el objetivo es que nada se apague, la conversación cambia de tablero a inversor con baterías, porque la transferencia instantánea es la única que cumple ese objetivo. Si el objetivo es sostener cargas grandes muchas horas, el tablero automático con planta es el camino.
